Стенд експрес-діагностики розвал-сходження Hunter QuickCheck Drive

Hunter Quick Check® Drive — автоматичний безконтактний стенд експрес-діагностики розвал-сходження, призначений для швидкої перевірки геометрії підвіски та кутів встановлення коліс безпосередньо в зоні приймання автомобілів на СТО.

Для перевірки водієві достатньо проїхати крізь вимірювальну зону зі швидкістю 3–8 км/год. Система виконує вимірювання без зупинки автомобіля, встановлення колісних адаптерів, мішеней або датчиків. Це скорочує час діагностики, виключає ризик пошкодження дисків і мінімізує вплив людського фактора.

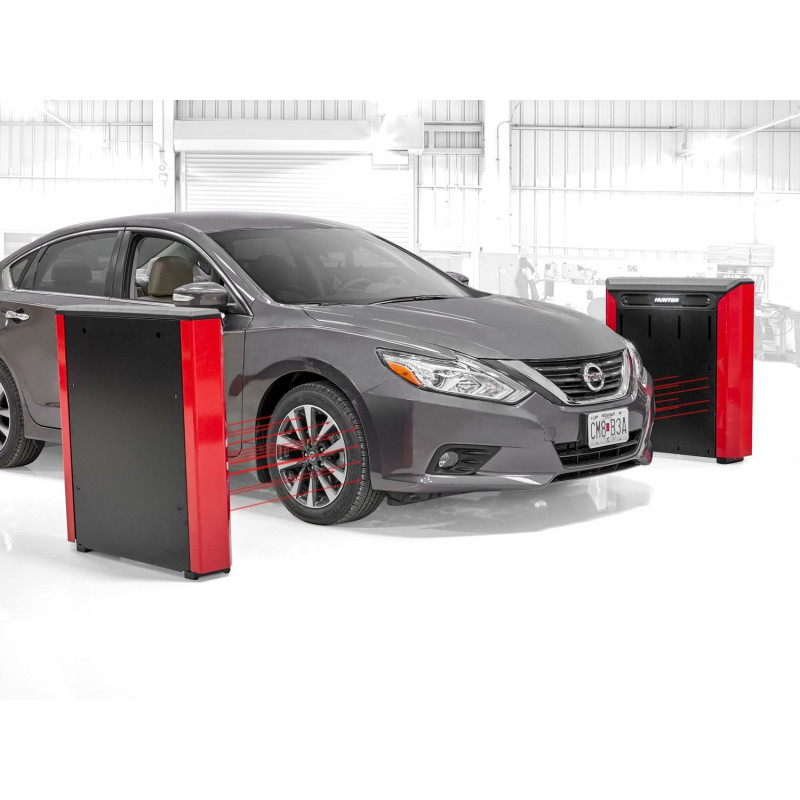

Система Flightboard™ використовує 8 цифрових камер і 32 лазерні проектори, які безперервно сканують колеса автомобіля в русі. Зчитування основних параметрів виконується до 5 секунд, а детальний графічний звіт формується приблизно за 15 секунд.

Результати відображаються у вигляді наочного кольорового звіту з позначенням параметрів, що відповідають нормі або потребують подальшої перевірки. Це дозволяє швидко оцінити стан геометрії підвіски під час активного приймання та обґрунтувати необхідність повної діагностики або регулювання розвал-сходження.

Стенд працює на базі програмного забезпечення Hunter WinAlign® Elite та використовує базу заводських специфікацій WebSpecs® з онлайн-оновленням. Результати експрес-перевірки можуть передаватися по внутрішній мережі на 3D-стенд розвал-сходження Hunter HawkEye Elite для подальшої діагностики та регулювання.

Опціональна система автоматичного розпізнавання номерних знаків дозволяє ідентифікувати автомобіль під час заїзду, знаходити його в базі клієнтів СТО та автоматично підбирати відповідні заводські параметри.

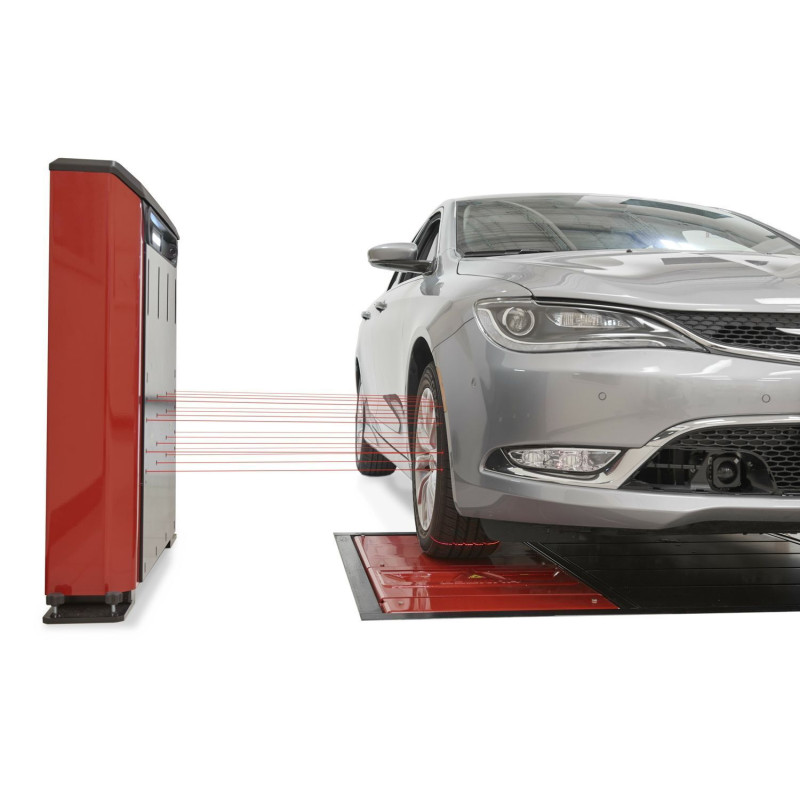

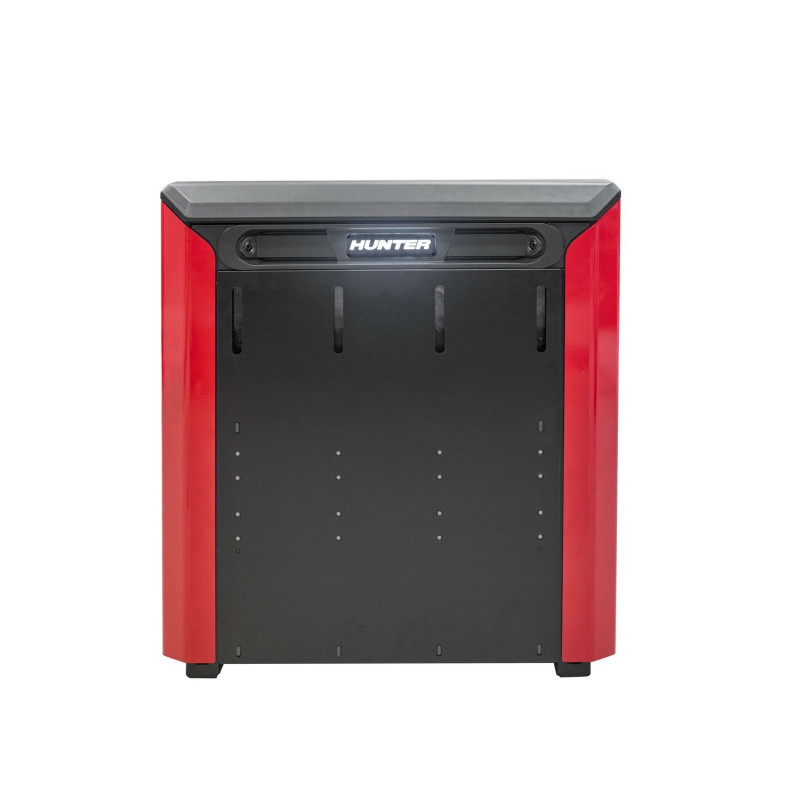

Міцні вимірювальні колони розраховані на встановлення в проїзній зоні та захищають електронні компоненти від пилу, вологи й забруднень. Захисні підлогові напрямні Floor Guides допомагають правильно позиціонувати автомобіль і знижують ризик випадкового контакту з обладнанням.

Система не потребує підключення до пневмомережі та працює від мережі 220/230 В, 1 фаза, 50 Гц. Ширина вимірювального проїзду регулюється під час монтажу в діапазоні 2600–3100 мм.
